PA 950 HD

Was ist PA 950 HD?

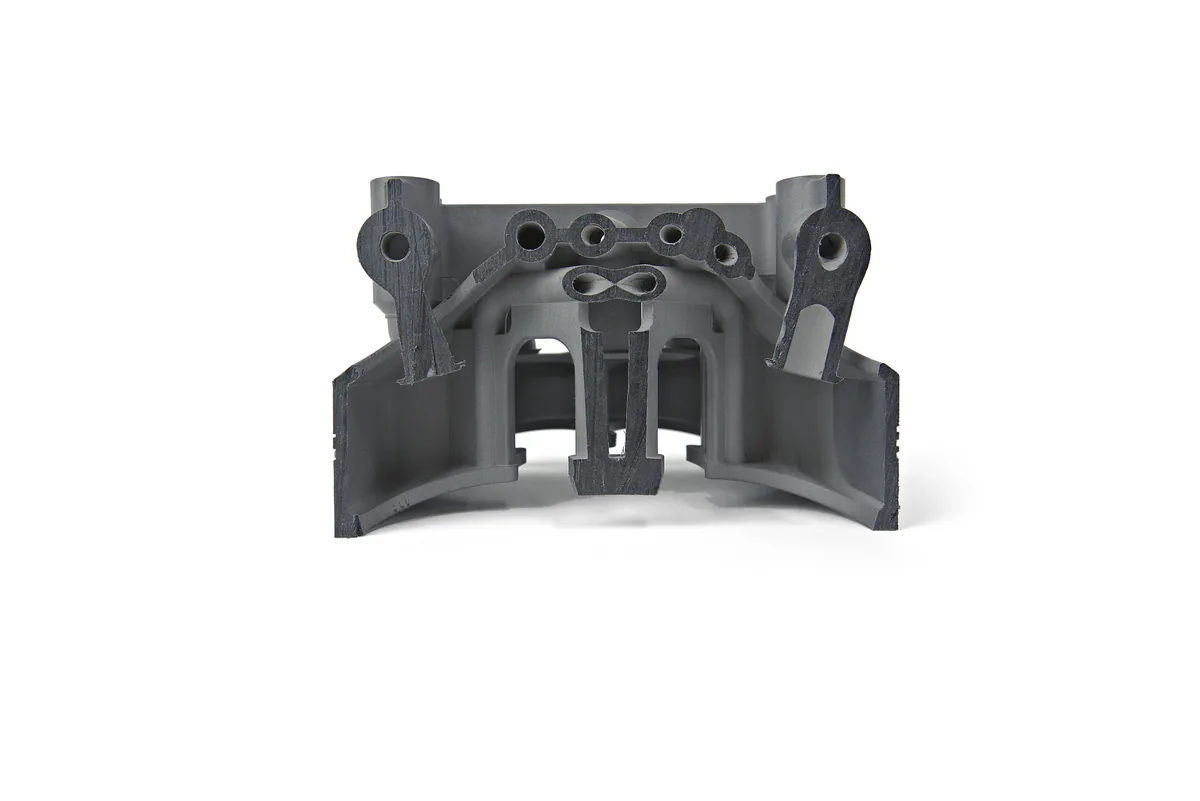

PA 950 HD ist ein industriell-schwarzes PA12-Klasse-SLS (Selective Laser Sintering) Polymer, gemeinsam entwickelt von ALM und EOS. Chemisch gehort es zur PA12-Familie, was bedeutet, dass Ingenieure die gleichen Materialeigenschaften erwarten können, die sie von Standard-PA12 kennen — jedoch mit schwarzer Farbe und besserer Kosteneffizienz. Das Material erhalt seine schwarze Farbe durch Pigment, das in jedem Pulverpartikel verteilt ist, nicht als Beschichtung oder Oberflächenbehandlung. Damit ist es das einzige SLS-Polyamid in Europa, das bis zum Kern schwarz ist, ohne Imprägnierung oder Nachbearbeitung.

Schwarze SLS-Bauteile erfordern normalerweise einen zusätzlichen Imprägnierschritt nach der Produktion. Das kostet Zeit, Geld und birgt das Risiko des Abriebs der Farbschicht bei mechanischer Belastung. PA 950 HD eliminiert diesen Schritt. Keine Imprägnierung, kein weißer Kern, der bei Verschleiß oder Beschadigung sichtbar wird.

Das Ergebnis: Bauteile, die an Tag 1 und Tag 1.000 identisch aussehen. Konsistentes industrielles Schwarz, ohne die zusätzlichen Kosten und Lieferzeiten der Imprägnierung.

Wie unterscheidet sich PA 950 HD von PA12 und MJF?

Eigenschaft	PA 950 HD	PA12 (weiß)	MJF (PA12)
Farbe	Industrielles Schwarz	Weiss (imprägnierbar)	Grau (imprägnierbar)
Zugfestigkeit	44 MPa	48 MPa	48 MPa
E-Modul	1800 MPa	1700 MPa	1700 MPa
Bruchdehnung	18%	15%	20%
Dichte	1,01 g/cm3	1,01 g/cm3	1,01 g/cm3
Pulverwiederverwendbarkeit	80%	~50%	~70%
Kosten pro Teil	~35% niedriger *	Referenz	Referenz
Imprägnierschritt notig?	Nein	Ja (für Schwarz)	Ja (für Schwarz)
Serienproduktion	1 - 100.000	1 - 100.000	1 - 100.000
Oberfläche bei Verschleiß	Keine Veranderung (schwarz durch Material)	Weißer Kern sichtbar	Grau sichtbar + Orangenhaut
Oberflächenqualität	Glatter (kleinere Partikelgrosse)	Standard-SLS	Rauer (Detailing Agent)
Detailauflösung	Feiner (kleinere Pulverpartikel)	Standard-SLS	Begrenzt bei feinen Features
Toleranzen	Near-CNC (Closed-Loop P500)	Near-CNC (Closed-Loop P500)	Variabel bei wechselndem Nesting

* 80% Pulverwiederverwendbarkeit fuhrt zu circa 35% niedrigeren Kosten pro Teil (ALM technische Spezifikation, 2026). Vergleich gegenüber imprägniertem PA12 bei Stückzahlen >500.

Technische Spezifikationen

PA 950 HD ist ein PA12-Klasse-Polyamidpulver, speziell für die SLS-Produktion auf EOS P-Serie-Systemen formuliert. Das Material erhalt seine schwarze Farbe durch Pigment, das im gesamten Pulverpartikel verteilt ist, nicht als Beschichtung oder Oberflächenbehandlung.

Mechanisch ist das Material vergleichbar mit Standard-PA12 (48 MPa Zugfestigkeit bei PA12 vs. 44 MPa bei PA 950 HD, ALM technisches Datenblatt, 2026). Der Unterschied von 4 MPa ist für die meisten industriellen Anwendungen vernachlassigbar. Die Bruchdehnung von 18% bietet ausreichende Duktilitat für Schnappverbindungen und Filmscharniere.

Warum liefert PA 950 HD eine glattere Oberfläche und feinere Details?

PA 950 HD hat eine kleinere Partikelgroßenverteilung als Standard-PA12 und MJF-Pulver. Kleinere Pulverpartikel verschmelzen dichter, was zu einer glatteren Oberfläche direkt aus der Maschine fuhrt, ohne zusätzliche Nachbearbeitung wie Strahlen oder Polieren. Für Sichtteile bedeutet das: weniger Nachbearbeitungskosten und kürzere Lieferzeit.

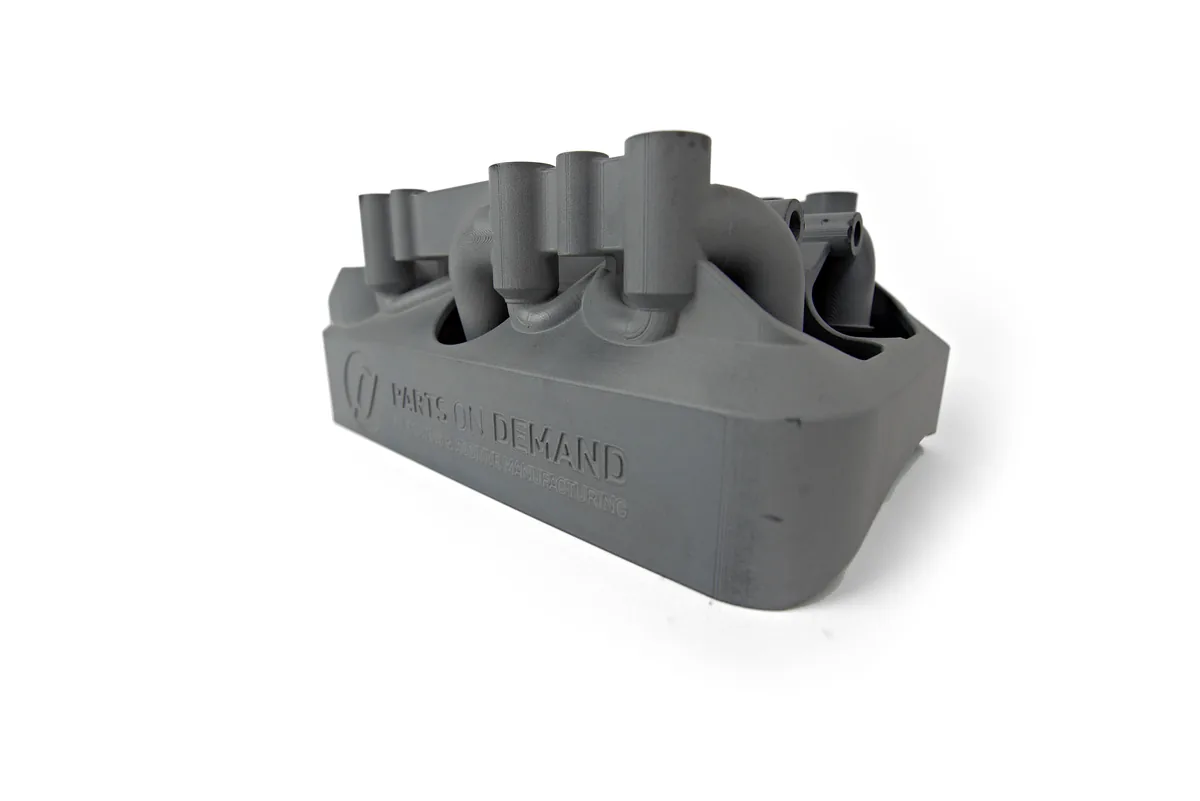

Die gleiche feinere Pulverstruktur sorgt für schärfere Details und feinere Features. Dunne Wande, kleine Bohrungen und feiner Text kommen besser heraus als bei groberem Pulver. Wenn Ihr Design feine Geometrien enthalt, mussen Sie weniger Kompromisse bei der Herstellbarkeit eingehen.

In Kombination mit Closed-Loop-Prozesskontrolle auf dem EOS P500 liefert dies Near-CNC-Toleranzen und eine Reproduzierbarkeit, bei der Teil 1 und Teil 10.000 dimensional identisch sind.

Wie skaliert PA 950 HD vom Prototyp zur Serienproduktion?

Der Schritt vom Prototyp zur Serienproduktion fuhrt bei vielen 3D-Drucktechnologien zu Toleranzdrift. PA 950 HD lauft auf EOS P500 Dual-Laser-Systemen mit Closed-Loop-Prozesskontrolle. Das liefert Near-CNC-Masstoleranzen, Build für Build. Teil 1 und Teil 10.000 sind dimensional identisch.

Der P500 ist 3-4x schneller als konventionelle SLS-Systeme. Drei Maschinen parallel bedeuten, dass PA 950 HD-Serien von tausenden Teilen auf Lieferzeiten erreichbar sind, die in bestimmten Fallen Werkzeuge uberflussig machen. Das Bauvolumen von 500 x 330 x 400 mm ist groß genug für die meisten industriellen Teile, und bei kleineren Teilen werden mehrere Stück genestet, um die Kosten pro Teil zu senken.

Wofür wird PA 950 HD eingesetzt?

Sichtteile und Gehause: Maschinengehause, Ventilpanele und Abdeckplatten, die in der Fabrik Stossen, Kratzern und Verschleiß ausgesetzt sind. Mit PA 950 HD erscheint kein weißer Kern nach sechs Monaten Einsatz.

Serienproduktion funktionaler Bauteile: Greifer, Fuhrungen, Halter und Montagewerkzeuge, die funktional und visuell reprasentativ sein mussen, auch nach tausenden Handhabungszyklen.

Metallersatz: Kombinieren Sie PA 950 HD mit DfAM (Design for Additive Manufacturing) und ersetzen Sie Aluminium- oder Stahlteile mit 40-60% Gewichtseinsparung, ohne Kompromisse bei der visuellen Erscheinung.

Ist PA 950 HD bei anderen 3D-Druckdienstleistern erhältlich?

Ihre Wettbewerber stehen vor den gleichen Imprägnierproblemen wie Sie. Der Unterschied: Sie können jetzt auf industrielles Schwarz ohne Imprägnierung umsteigen, Ihre Wettbewerber noch nicht. PA 950 HD auf EOS P500 ist exklusiv bei Parts on Demand in Europa erhältlich.

Das gibt Ihnen einen konkreten Vorteil: schnellere Lieferung, niedrigere Kosten pro schwarzem Teil und ein Finish, das Ihre Wettbewerber schlicht noch nicht anbieten können. Erfahren Sie mehr uber die Kampagne hinter diesem Material unter Black to the Core.
