Baugruppen
Kurzum
Einer der Vorteile des 3D-Drucks besteht darin, dass Sie bereits zusammengesetzte Teile drucken können. Dieses Kapitel erklärt, wie man für Baugruppen entwirft.
Ist Ihr Entwurf fertig? Überprüfen Sie das unbedingt:
- Getrennte Teile, die zusammen gedruckt werden sollen, dürfen sich nicht berühren. Die Toleranzen sind unten angegeben.
- Exportieren Sie Ihre Baugruppe als Mehrkörper-STEP-Datei, wenn die Teile gemeinsam gedruckt werden sollen.
- Wenn Sie eine Mehrkörperdatei verwenden, stellen Sie sicher, dass die Teile während des Drucks und der Nachbearbeitung zusammen bleiben.
- Prüfen Sie, ob Ihr Teil Austrittslöcher für überschüssiges Pulver benötigt, um es zu reinigen.
Ineinandergreifende Teile
Beim SLS-Druck ist es möglich, ein Teil zu drucken, das aus mehreren Körpern besteht. Zum Beispiel ein Teil innerhalb eines anderen Teils. Um sicherzustellen, dass die Körper während des Drucks nicht miteinander verschmelzen, halten Sie eine Toleranz von 0,4 mm zwischen den Teilen ein. Sehen Sie in Ihrem Entwurf auch Austrittslöcher vor, damit das überschüssige Pulver nach dem Druck entfernt werden kann.
Wenn Sie mehrere Körper zusammen drucken, stellen Sie sicher, dass sie während des Prozesses zusammenbleiben, damit keine kleinen Teile verloren gehen. Sie können dies erreichen, indem Sie sie ineinander greifen lassen oder einen kleinen Verbindungsstift oder -ring hinzufügen, der die Teile miteinander verbindet. Diese Stifte können in der Nachbearbeitung entfernt werden.
Scharniere und Gelenke
Der SLS-Druck bietet die Möglichkeit, bewegliche Teile in einem einzigen Druckvorgang zu drucken, ohne dass sie zusammengebaut werden müssen. Zum Beispiel Scharniere oder Kugelgelenke.
Hier sind einige Referenzen für Scharniere abgebildet. Wenn Sie Ratschläge für die Gestaltung von Scharnieren benötigen, können Sie sich gerne an uns wenden, denn hier können Sie das Fachwissen eines unserer Ingenieure in Anspruch nehmen.
Toleranzen für Scharniere
X/YDruckrichtung: 0,4 mm – 0,5 mm
Z-Druckrichtung: 0,5 mm – 0,6 mm
Wenn Sie bewegliche Teile entwerfen, denken Sie immer daran, dass die Teile nach dem Druck gereinigt werden müssen. Pulver kann sich zwischen den Bauteilen der Scharniere verfangen, daher sollten Sie darauf achten, dass Sie Austrittslöcher vorsehen.
Auch die Herstellung lebender Scharniere ist im SLS-Druck möglich. Diese Scharniere benötigen jedoch dünne Wände, um zu funktionieren, und sind daher sehr empfindlich. Sie geben Ihnen nur eine begrenzte Anzahl von Schwenkbewegungen. Wir raten davon ab, diese Art von Scharnieren zu bedrucken.

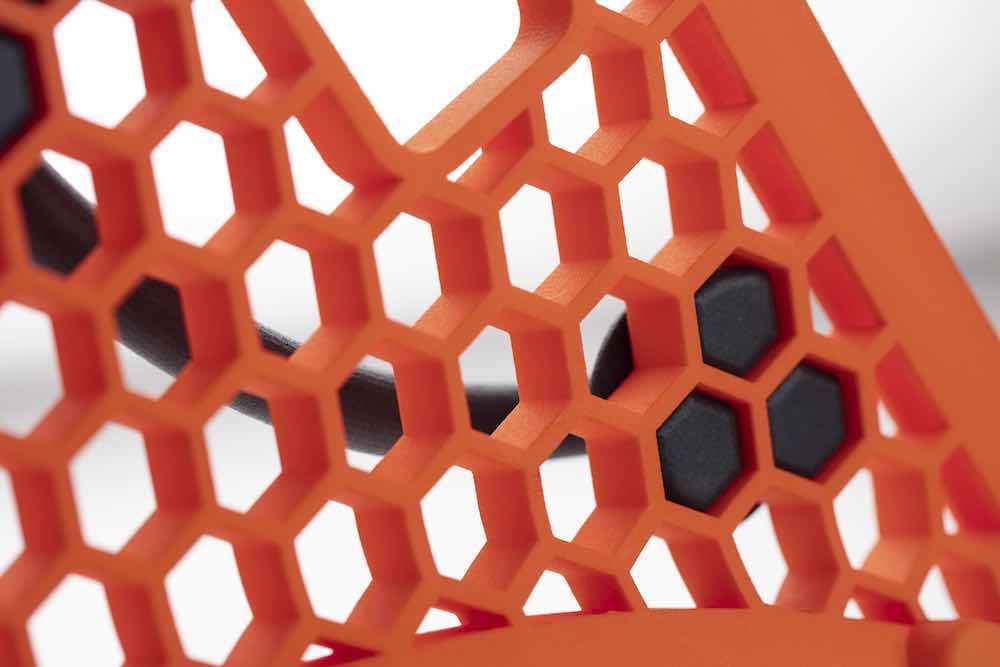

Presspassung/lose Passform

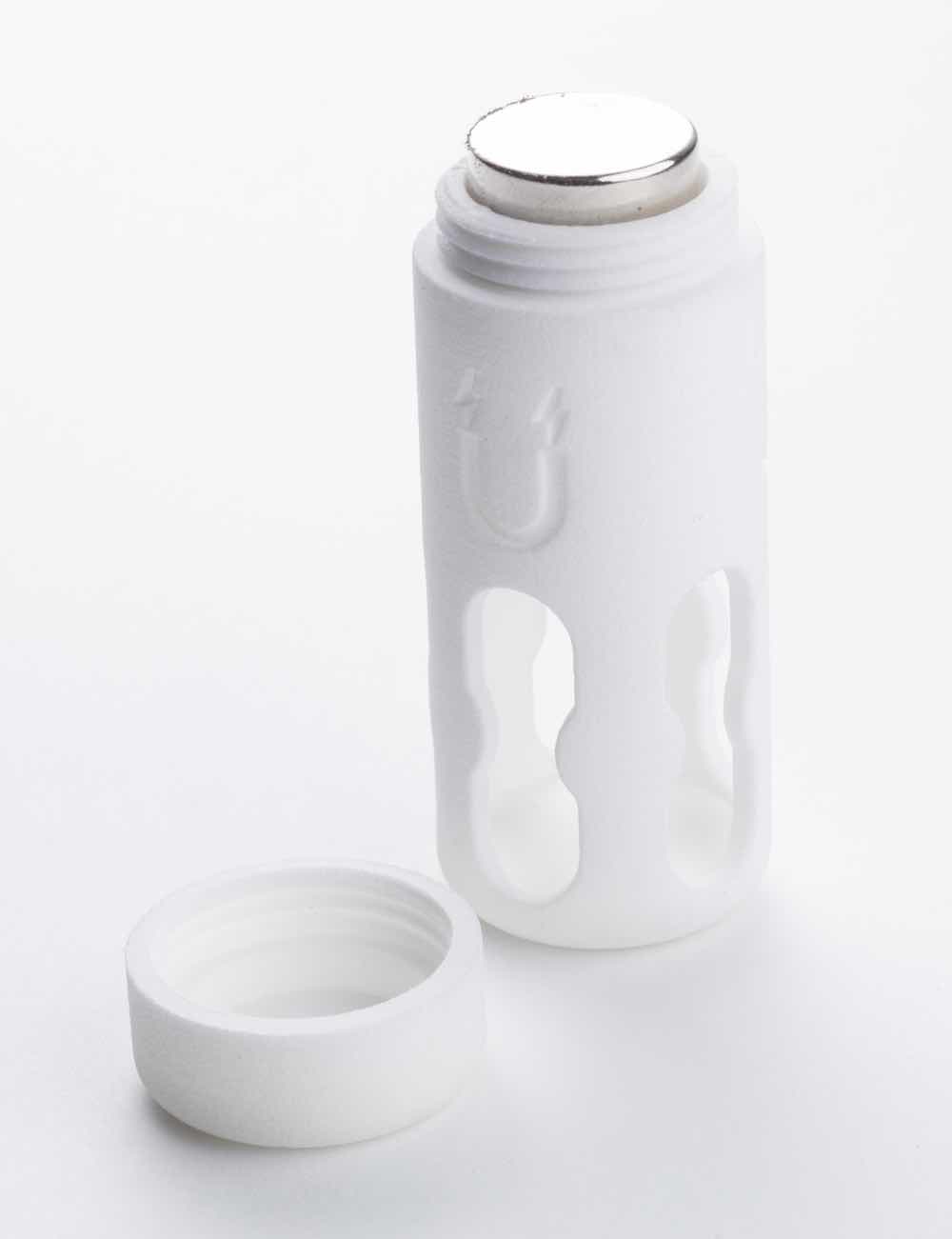

Bei manchen Konstruktionen ist es besser, einzelne Teile zu drucken und sie nach dem Druck zusammenzusetzen. Zum Beispiel, wenn Sie verschiedene Farben wünschen oder eine schöne und enge Passform benötigen. Eine Toleranz von 0,1 mm führt zu einem festen Sitz, eine Toleranz von 0,2 mm zu einem losen Sitz. Bei einer Auslegung mit 0,0 mm Toleranz ergibt sich eine leichte Presspassung.
Snap-fit Verbindungen
Eine weitere beliebte Methode zur Verbindung von Teilen sind Schnappverbindungen. Diese Verbindungen bestehen aus einem Karabinerhaken an einem Teil und einem Ausschnitt oder Schlitz am anderen Teil. Wenn die Teile zusammengedrückt werden, biegt sich der Karabinerhaken nach hinten, bis er einrastet.
Schnappverschlüsse können als dauerhafte Befestigung oder als umkehrbare Befestigung konzipiert sein, je nachdem, ob der Haken zum Entriegeln der Teile zugänglich ist.
Wir empfehlen, Karabinerhaken nicht kleiner als 3 mm zu machen. Achten Sie darauf, die Basis des Hakens zu verrunden, um eine stärkere Verbindung mit dem Teil zu erhalten. Halten Sie eine Toleranz von 0,3 mm zwischen den ineinander greifenden Teilen ein.
Es kann einige Versuche erfordern, um die Steifigkeit der Haken richtig einzustellen.
